最新消息： 浩瀚海洋特別是深海越來越受到我國海洋科學(xué)家的重視，主要目標(biāo)是圍繞尋求戰(zhàn)略資源，大力發(fā)展深海技術(shù)，持續(xù)開展深海探測，適時(shí)建立深海產(chǎn)業(yè)，提升我國在深海資源發(fā)現(xiàn)、圈定和開發(fā)方面的國際競爭力。

但探測儀器和傳輸導(dǎo)線受惡劣海洋環(huán)境的影響，常常在較短的時(shí)間內(nèi)發(fā)生腐蝕，這在一定程度上阻礙了我國深海探測技術(shù)的發(fā)展。

為了探索一種耐鹽、耐腐蝕的電纜，露笑科技于2020年11月25日申請(qǐng)了一項(xiàng)名為“一種特種聚氨酯自粘雙芯導(dǎo)體及其制造工藝”的發(fā)明專利（申請(qǐng)?zhí)枺?02011334303.9），申請(qǐng)人為露笑科技股份有限公司。

根據(jù)目前專利公開的相關(guān)信息，我們來看一下這一技術(shù)方案。

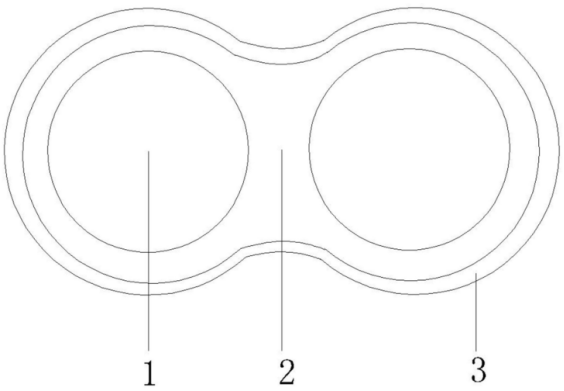

如上圖所示，為本專利發(fā)明的雙芯線結(jié)構(gòu)示意圖，該雙芯線為特制聚氨酯自粘雙芯線，包括兩根平行的導(dǎo)體1，導(dǎo)體外側(cè)設(shè)有絕緣層，絕緣層由內(nèi)至外依次設(shè)有聚氨酯絕緣層2、聚酰胺自粘層3，聚酰胺自粘層外側(cè)設(shè)有潤滑油層。

這種雙芯線的制造工藝包括以下步驟：首先，選取兩卷0.100mm的銅坯，通過獨(dú)立的放線系統(tǒng)放線，然后經(jīng)過500度左右的退火爐進(jìn)行退火處理，以消除銅導(dǎo)體表面的應(yīng)力，并使銅導(dǎo)體軟化，使其具有一定的延伸性能。

其次，采用工藝調(diào)整、設(shè)備改進(jìn)的方法，將兩根并聯(lián)退火后的銅導(dǎo)線以相同的速度一起涂漆，以聚氨酯絕緣漆為底漆，以自粘絕緣漆為面漆。

接下來將涂好絕緣漆的導(dǎo)線送入400度左右的烘箱中，以適當(dāng)?shù)乃俣仁蛊崮そ宦?lián)固化，反復(fù)涂漆、固化十余次，其間聚氨酯絕緣漆和自粘絕緣漆為獨(dú)立的涂漆體系，最終達(dá)到預(yù)定的尺寸要求，其中雙芯導(dǎo)線的尺寸必須保持完全一致。

最后，固化后的雙芯線經(jīng)過冷卻段的冷卻，再經(jīng)過潤滑油涂覆工藝，使其表面具有一定的潤滑效果，從而能夠有效的滿足客戶對(duì)電線的使用需求，經(jīng)過收線盤收線后形成最終的產(chǎn)品。

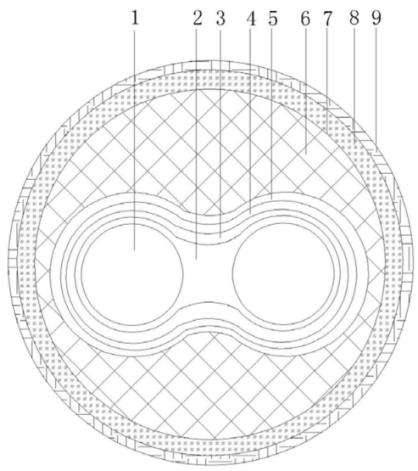

如上圖所示，為本特種聚氨酯自粘雙芯電纜的具體結(jié)構(gòu)示意圖，雙芯導(dǎo)線外面設(shè)有聚四氟乙烯層4，聚四氟乙烯層外面設(shè)有聚丙烯薄膜層5，雙芯導(dǎo)線外面填充有阻水繩6，阻水繩外面包覆有阻水帶7，阻水帶外面設(shè)有漂浮層8，漂浮層外面設(shè)有外護(hù)套9，外護(hù)套外表面設(shè)有防滑花紋。

采用該結(jié)構(gòu)設(shè)計(jì)的雙芯電纜具有優(yōu)異的耐鹽水性和抗拉性，可以保證電纜在使用過程中不會(huì)因海水腐蝕而導(dǎo)致電氣性能下降，同時(shí)由于其耐刮擦性和粘結(jié)性，非常適合深海測量，雙芯電纜在水壓作用下不會(huì)散落。

以上是羅紹科技發(fā)明的特種聚氨酯自粘雙芯線及其生產(chǎn)工藝，該自粘雙芯線包括兩根平行的導(dǎo)體，導(dǎo)體外部設(shè)有絕緣層，絕緣層由內(nèi)到外依次設(shè)有聚氨酯絕緣層和聚酰胺自粘層。具有良好的耐鹽性，可以防止海水腐蝕引起的電氣性能下降。
